Sistema BATCON
SOLO REFORÇADO
Conceito de solo reforçado na norma ABNT 16920-1:2021 – Muros e taludes em solos reforçados – Parte 1: Solos reforçados em aterro é:
“O termo solo reforçado refere-se à aplicação de reforços resistentes à tração em maciços terrosos, de forma a se obter um compósito com melhores características mecânicas. O sistema é formado por três elementos: solo, elementos de reforço (inclusões) e elementos de face (paramento). Esta técnica considera a inclusão de elementos de reforço metálicos ou geossintéticos.
A inclusão de elementos metálicos ou geossintéticos no maciço confere aos muros e taludes em solo reforçado as condições de resistência interna e estabilidade geral necessárias, limitando os deslocamentos.”
Conceito de solo reforçado na norma Inglesa BS 8006-1:2010 – Code of practice for strengthened/reinforced soils and other fills (Código de prática para solos reforçados/reforçados e outros aterros) é:
“Reinforcement may be incorporated in engineering fill, or inserted into natural ground either to provide steeper slopes than would otherwise be possible or to improve load carrying capacity. Reinforcement may also be used to improve the performance of weak soils to support embankments or other resilient structures. These applications, which are illustrated in Figure 1, may involve the use of a range of reinforcement types and techniques including:
— metallic strips, grids or meshes;
— geosynthetics as polymeric strips, geotextiles geogrids or meshes;
— anchors or multi-anchors (but not ground anchors).”
OBS: “ground anchors” refere-se aos tirantes ou cordoalhas da solução de cortina atirantada que sofrem uma pré-tensão (protensão).
“O reforço pode ser incorporado no aterro de engenharia ou inserido no solo natural para fornecer inclinações mais íngremes do que seria possível de outra forma ou para melhorar a capacidade de carga. O reforço também pode ser usado para melhorar o desempenho de solos fracos para suportar aterros ou outras estruturas resilientes. Essas aplicações, ilustradas na Figura 1, podem envolver o uso de uma variedade de tipos e técnicas de reforço, incluindo:
— Fitas, grelhas ou malhas metálicas;
— geossintéticos como bandas poliméricas, geotêxteis, geogrelhas ou malhas;
— âncoras ou multi-âncoras (mas não âncoras de solo).”
Ainda há a definição de terra ancorada na norma inglesa como:
“1.3.1 anchored earth
form of reinforced soil which uses anchors embedded within the soil mass to provide stability; resistance to pull-out is provided by passive action of the anchor and friction along the anchor shaft or loop”
“1.3.1 terra ancorada
forma de solo reforçado que usa âncoras embutidas na massa do solo para fornecer estabilidade; a resistência à retirada é fornecida pela ação passiva da âncora e pelo atrito ao longo do eixo ou laço da âncora”

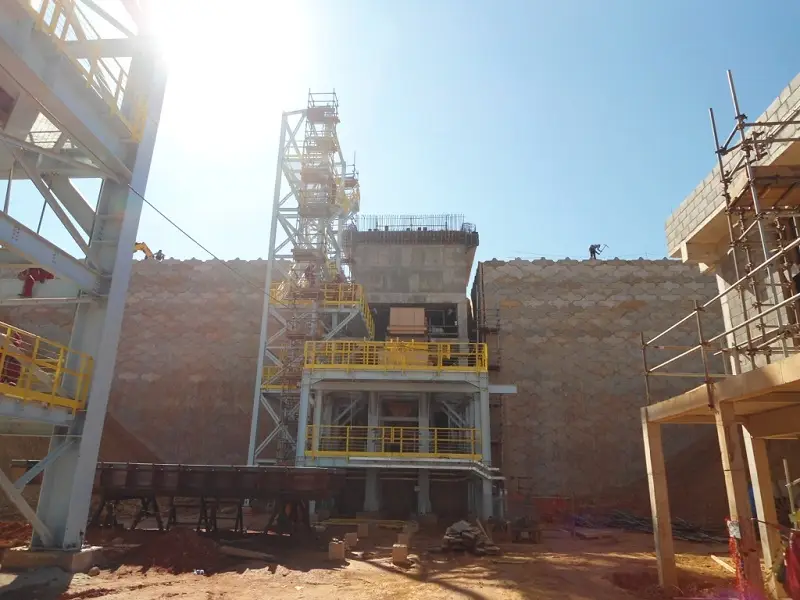

Sistema BATCON
Sistema de solo reforçado ancorado composto por um paramento de placas de concreto pré-moldado com uma ligação para as inserções que são vergalhões de aço CA-50, protegidos ou não contra corrosão. Na outra ponta do vergalhão, no aterro compactado mecanicamente, é ligado o “slump” ou bloco de ancoragem (morto). Como elementos de montagem tem-se arruelas de travamento das ligações, aparelho de apoio em EVA e espuma de retenção de finos. São instaladas as placas de concreto pré-moldado com os dispositivos acima concomitante a execução do aterro compactado mecanicamente. A figura ao lado mostra o sistema BATCON com seus elementos constituintes.

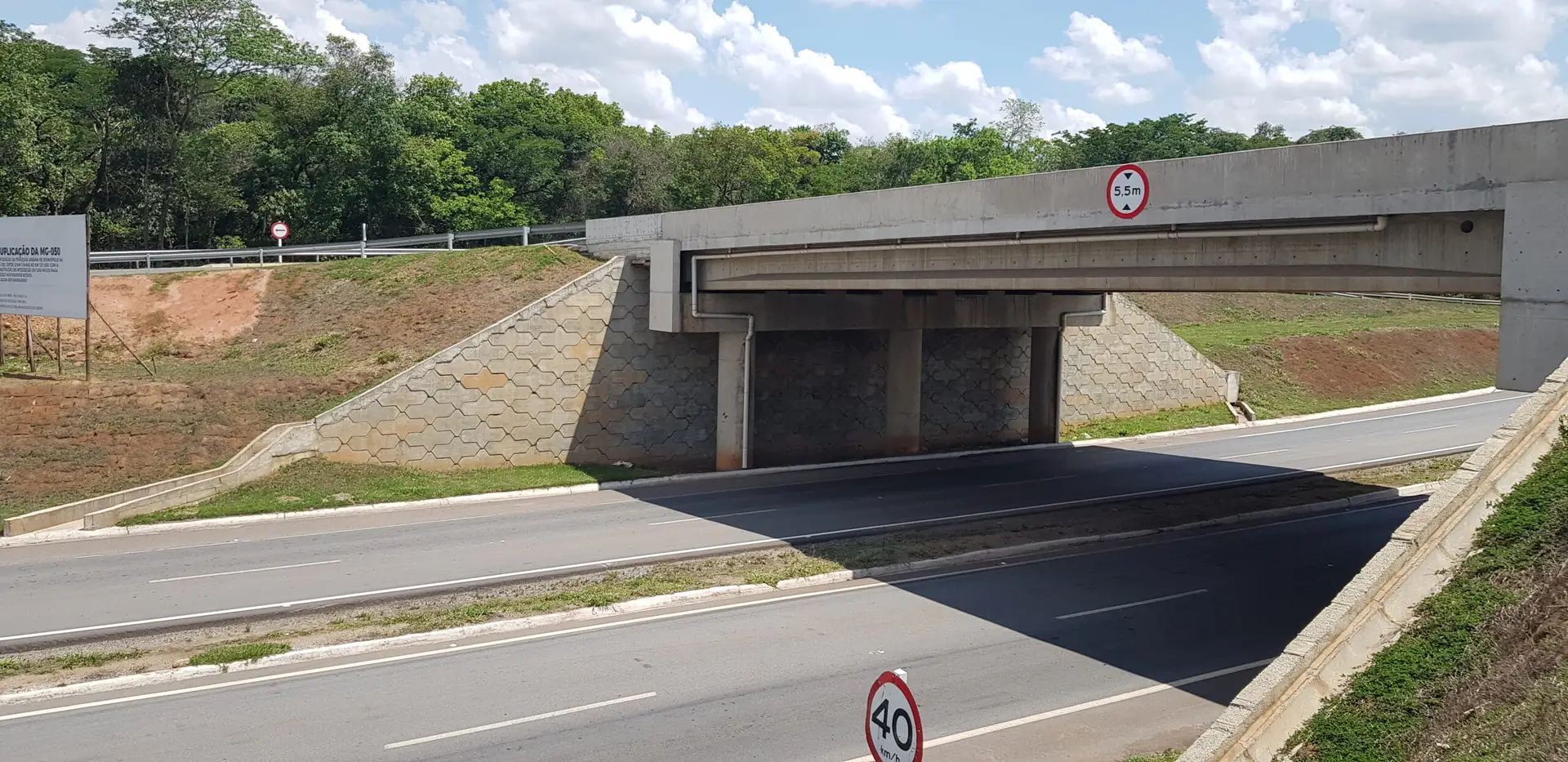

Onde pode ser utilizado
